UT1604共面膜水聽器

       0.4mm共面膜水聽器是Precision Acoustics Ltd生產的一系列膜水聽器之一，其可與潛水前置放大器和電源一起使用形成一個水聽器系統。以下特性指的是4.0mm針式水聽器、前置放大器和直流耦合器的水聽器系統。0.4 mm共面膜水聽器是一種金標準測量裝置，廣泛適用于1.0 MHz到40 MHz的范圍之間，特別是診斷超聲中。

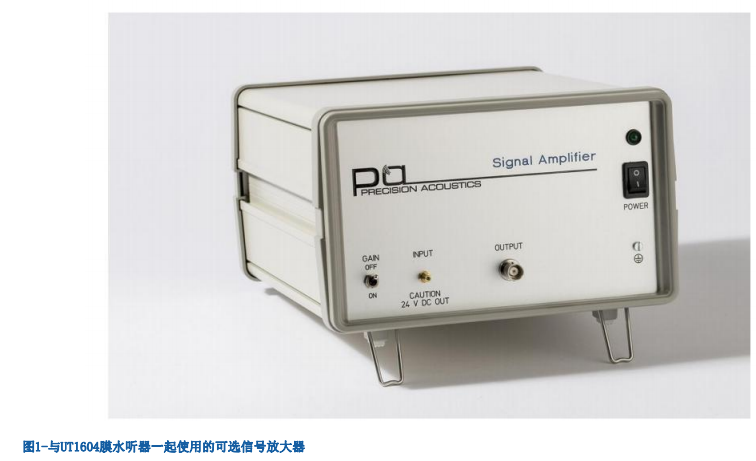

       0.4 mm共面膜水聽器是一種金標準水聽器，提供優異的靈敏度、頻率響應、方向響應、動態范圍和噪聲等效壓力，適用于1 MHz至40 MHz范圍內的測量。0.4mm的活動區域提供了足夠的靈敏度， 可以測量信號約為14 kPa。如果需要一個具有更高靈敏度的系統，UT1604可以提供一個可選的匹配信號放大器（如下圖），其提供可切換的x1或x5增益。

產品的詳細參數表如下：

動態下限

水聽器組件的底噪聲限制了對小聲學信號的測量。內部預放大器的噪聲水平在100兆赫帶寬上約為60μVrms。如果假設水聽器靈敏度為340mV/MPa，則所述的噪聲水平將導致 0.4mm共面膜水聽器的噪聲等效壓力為：

        數據采集系統被用來記錄水聽器產生的波形，也可以限制最小可記錄信號。例如，示波器被限制在最大分辨率為0.5mV將只能顯示的信號振幅為0.5mV / 150mV/MPa=1.5kPa或更高：

上動態極限

關于水聽器發生機械損傷時超過的壓力閾值：該水聽器能夠承受高達10 MPa的超聲波壓力。雖然這種類型的水聽器已經用于超過50MPa的超聲波場，但損傷的風險較高。如果水聽器要用于包含聲壓水平超過10 MPa的領域，則應征求意見。

關于放大器飽和發生的壓力：當與水聽器一起使用的前置放大器的輸出電壓超過700 mV峰值時 , 可以開始表現出非線性?？紤]到典型的 0.4mm共面膜水聽器敏感性，這對應的壓力為

使用應注意

1、該水聽器可用于在5°C至50°C的工作溫度范圍內的測量，并可存儲在5°C至50°C的范圍內。暴露在60°C以上的溫度下，有可能對水聽器造成不可逆的損傷。該水聽器組件已在19°C和25°C之間的溫度下進行了校準。水聽器的靈敏度將隨溫度升高的變化而增加0.6%。

2、長時間浸泡在未被去離子化的水中(e.g. 自來水)會導致水聽器上的沉積物堆積。碳酸鈣沉積在“ 硬”水地區中是一個特別的問題，會導致水聽器的敏感性喪失。

3、水聽器組件可以完全浸沒在水中，并且可以承受2m水造成的靜水壓力。雖然水聽器組件可以長時間浸泡（>48小時），但不使用時應將其從水中取出并晾干。

4、應避免使用在以下液體：

濃酸(如硝酸，硫酸)；

濃堿(如氫氧化鈉)；

強有機溶劑[如許多醛類，許多酮類，二甲基氯化物（DMC），二甲基甲酰胺（DMF）]。
