型號：L6F-C3-250KG-3B6
品牌：ZEMIC
◆ L6F 稱重傳感器可以滿足 50kg-2000kg 量程范圍內的精 確稱量
◆ 硅橡膠密封，表面陽極化，防腐性能佳
◆ 適用于電子計價秤、電子平臺秤等各類電子稱重設備
◆ OIML 認證，證書號：R60/2000-CN1-06.01
一、技術指標
額定載荷 | kg | 50/100/150/200/250/500/750/1000/2000 | |
輸出靈敏度 | mV/V | 2.0±0. 2 | |
精度 | C3 | ||
綜合誤差 | %FS | ±0.02 | |
蠕變 | %FS/30min | ±0.0167 | |
溫度對輸出靈敏度的影響 | %FS/10℃ | ±0.0175 | |
溫度對零點輸出的影響 | %FS/10℃ | ±0.02 | |
零點輸出 | %FS | ±2.0 | |
溫度補償范圍 | ℃ | -10 ～ 40 | |
允許使用溫度范圍 | ℃ | -35 ～ +65 | |
輸入阻抗 | Ω | 406±6 | |
輸出阻抗 | Ω | 350±3 | |
絕緣阻抗 | MΩ | ≥ 5000(50VDC) | |
推薦激勵電壓 | V | 5 ～ 12(DC) | |
最大激勵電壓 | V | 18(DC) | |
安全過載范圍 | %FS | 120 | |
極限過載范圍 | %FS | 150 | |
防護等級 | IP65 | ||
電纜線規格 | mm | φ6.2 | |
電纜線長度 | m | 3 | |
推薦秤臺尺寸 | mm | 50kg~200kg | 600×600 |
250kg~500kg | 600×800 | ||
750kg~2000kg | 1200×1200 | ||
四角誤差 | 0.02% 加載值 /100mm | ||
推薦安裝扭矩 | N.m | M12(50-500kg) | 100 N.m |
M16(750-2000kg) | 160 N.m | ||

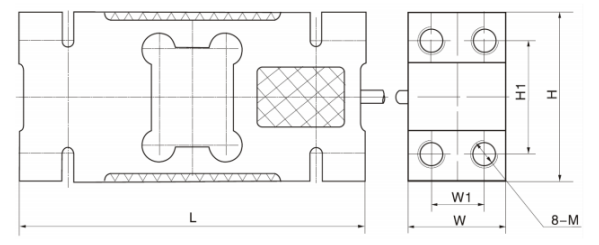

二、外形尺寸mm(inch)
| H | H1 | L | W | W1 | M |
50~200kg, 250kgSE | 75(2.95) | 50(1.97) | 156(6.14) | 44(1.73) | 24(0.94) | M12-7H 深 20(0.79) |
250~500kg, 750kgSE | 95(3.74) | 70(2.76) | 146(5.75) | 60(2.36) | 36(1.41) | M12-7H 深 18(0.71) |
750~2000kg | 125(4.92) | 95(3.74) | 176(6.93) | 76(2.99) | 46(1.81) | M16-7H 深 20(0.79) |

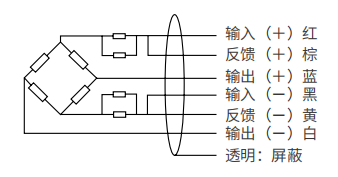

三、接線方式
以上是L6F-C3-250KG-3B6稱重傳感器的詳細信息，深圳現代豪方儀器儀表科技有限公司作為進口傳感器之家，有著完善的技術服務和售前、售后支持，如有需要可以聯系我們，手機/微信：13392863941
