品牌：ZEMIC
◆ 合金鋼材質，鍍鎳，雙剪梁結構，焊接密封，壓向承載
◆ 防護等級 IP68
◆ 適用于電子汽車衡、軌道衡等各類電子稱重設備
◆ OIML 認證，證書號：R60/2000-CN1-06.06
一、技術指標
額定載荷 | t | 10/20/25/30/40/40tLE/50 | ||||||
精度 | C3 | |||||||
輸出靈敏度 | mV/V | 2.0±0.002 | 2.3±0.002 | 2.4±0.002 | 1.9±0.002 | 1.8±0.002 | ||
認證 | OIML R60 C3 | |||||||
最大檢定分度數 | nmax | 3000 | ||||||
最小檢定分度值 | Vmin | Emax/7500 | ||||||
綜合誤差 | %FS | ≤ ±0.020 | ||||||
蠕變 | %FS/30min | ≤ ±0.02 | ||||||
溫度對輸出靈敏度的影響 | %FS/10℃ | ≤ ±0.02 | ||||||
溫度對零點輸出的影響 | %FS/10℃ | ≤ ±0.02 | ||||||
輸出靈敏度 | mV/V | 2.0±0.002 | ||||||
輸入阻抗 | Ω | 700±7 | 750±7 | 775±5 | ||||
輸出阻抗 | Ω | 703±4 | ||||||
絕緣阻抗 | MΩ | ≥ 5000(50VDC) | ||||||
零點輸出 | %FS | 0 ～ 1.5 | ||||||
溫度補償范圍 | ℃ | -10 ～ +40 | ||||||
允許使用溫度范圍 | ℃ | -35 ～ +70 | ||||||
推薦激勵電壓 | V | 5 ～ 12(DC) | ||||||
最大激勵電壓 | V | 18(DC) | ||||||
安全過載范圍 | %FS | 150 | ||||||
極限過載范圍 | %FS | 300 | ||||||
防護等級 | IP 68 | |||||||
擰緊力矩 | N.m | 1100 | ||||||
產品防爆標志 | Ex ia Ⅱ C T6 Ga Ex iaD 20 T80 | |||||||
注：輸出靈敏度和輸入阻抗可選 | ||||||||

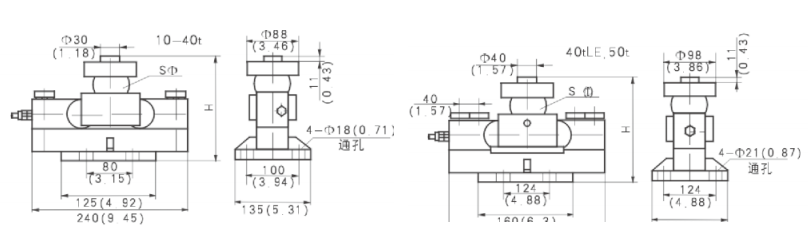

二、外形尺寸mm(inch)
尺寸 量程 | 10t | 20t ~ 40t | 40tLE, 50t |
H | 195 (7.68) | 225 (8.86) | 267 (10.51) |
SΦ | 50 (1.97) | 76 (2.99) | 82 (3.22) |

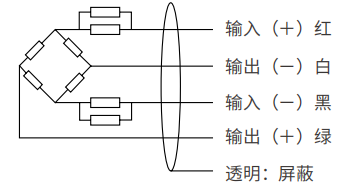

三、接線方式
? 四芯屏蔽電纜線 Φ6.2mm
? 標準長度 12m
以上是HM9B-C3-40T稱重傳感器的詳細信息，深圳現代豪方儀器儀表科技有限公司作為進口傳感器之家，有著完善的技術服務和售前、售后支持，如有需要可以聯系我們，手機/微信：13392863941
